VL-1100HR+P

VL-1100HR+P

VL-1100HR+P

Model:VL-1100HR+P

Seri:RL SERİSİ

Marka:YU-SHINE

Tür:CNC DİK TORNA

Tabla

:

Max. çevirme çapı mm

: Ø1250

Max. kesme çapı mm

: Ø1100

Max. kesme yüksekliği mm

: 1000

Fener mili

:

Fener mili normu

: A2-15

Fener mili hızı rpm

: 20-600

2.Fener mili hızı rpm

: 3500

Fener mili ucu mm

: Ø220

Taret

:

Taret tipi

: VDI 60

Takım sayısı pcs

: 12

Takım boyutu mm

: 32,Ø60

Hareket

:

X eksen hareket mm

: 700

Z eksen hareket mm

: 1000

X eksen hızlı hareket m/min

: 20

Z eksen hızlı hareket m/min

: 10

Motor

:

Fener mili motor kw

: 37/45

2.Fener mili motor kw

: N/A

X eksen servo motor kw

: 7

Z eksen servo motor kw

: 7

Hidrolik motor kw

: 2.2

Konveyör motor kw

: 0.2

Soğutma pompası kw

: 0.75+0.75+1.1

Diğer

:

3 ayaklı ayna inch

: 32"

Takım tutucu pcs

: N/A

Makinanın ebatları

:

Yüzey alanı(LxW) mm

: 4500x2520

Makinanın yüksekliği(H) mm

: 4605

Makinanın ağırlığı kg

: 18500

Güç Gereksinimi kva

: 80

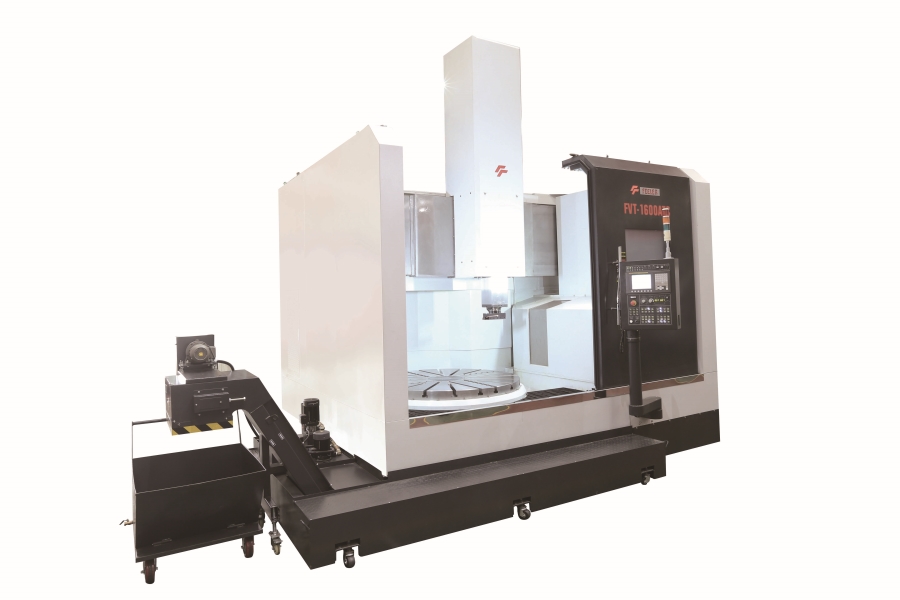

FVT-1600

Model:FVT-1600

Seri:FVT SERİSİ

Marka:FEELER

Tür:CNC DİK TORNA

Kapasite

:

Max. Çevirme çapı mm

: Ø 2000

Max. Tornalama çapı mm

: Ø 2000

Lokmanın masa yüzeyine mesafesi mm

: 0-1.205/0-1.115

Max. Tornalama yüksekliği mm

: 1.250

Max. İş parçası ağırlığı kg

: 8.000

Fener Mili

:

Fener mili hızı rpm

: 2-250

Fener mili ucu type

: -

Tabla çapı mm

: Ø 1.600

Tabla hızının aralığı rpm

: 34-103

Vites değiştirme hızı rpm

: 104-312

Dişli değiştirme hızı steps

: 2

Max. Tabla torku N.m

: 12.400

ATC / Taret

:

ATC / Taret

: set 1

Pozisyon numarası

: ea 12 (random)

Takım tipi mm

: T-puller/BT-50

Takım ölçüsü mm

: 25 32 40

Ram kesiti mm

: 200X200/240X240

İlerleme

:

Dikey ilerleme mm

: 1160

Yatay ilerleme mm

: 900

Çapraz yay ilerlemesi mm

: 600, 2step (3positions)

Besleme Oranı

:

X ekseni hızlı ilerlemesi m/min

: 12

Z ekseni hızlı ilerlemesi m/min

: 10

Kesme besleme oranı mm/rev

: 0.001-50

Besleme yorulmas %

: 0-150

Motor

:

Tabla ana motor Kw

: a 40i, 37 / 45 kW

X ekseni besleme servo motor kW

: a 30i, 7 kW

Z ekseni besleme servo motor kW

: a 30Bi, 7 kW

Mil motoru kW

: aP30i (15 / 18.5 kW)

CF eksen motoru kW

: -

Taban alanı mm

: 5.235X4.280

Maksimum makine yüksekliği mm

: 5.810

Makine net ağırlığı kg

: 23.500
