VL-1100HR+P

VL-1100HR+P

VL-1100HR+P

Model:VL-1100HR+P

Seri:RL SERİSİ

Marka:YU-SHINE

Tür:CNC DİK TORNA

Tabla

:

Max. çevirme çapı mm

: Ø1250

Max. kesme çapı mm

: Ø1100

Max. kesme yüksekliği mm

: 1000

Fener mili

:

Fener mili normu

: A2-15

Fener mili hızı rpm

: 20-600

2.Fener mili hızı rpm

: 3500

Fener mili ucu mm

: Ø220

Taret

:

Taret tipi

: VDI 60

Takım sayısı pcs

: 12

Takım boyutu mm

: 32,Ø60

Hareket

:

X eksen hareket mm

: 700

Z eksen hareket mm

: 1000

X eksen hızlı hareket m/min

: 20

Z eksen hızlı hareket m/min

: 10

Motor

:

Fener mili motor kw

: 37/45

2.Fener mili motor kw

: N/A

X eksen servo motor kw

: 7

Z eksen servo motor kw

: 7

Hidrolik motor kw

: 2.2

Konveyör motor kw

: 0.2

Soğutma pompası kw

: 0.75+0.75+1.1

Diğer

:

3 ayaklı ayna inch

: 32"

Takım tutucu pcs

: N/A

Makinanın ebatları

:

Yüzey alanı(LxW) mm

: 4500x2520

Makinanın yüksekliği(H) mm

: 4605

Makinanın ağırlığı kg

: 18500

Güç Gereksinimi kva

: 80

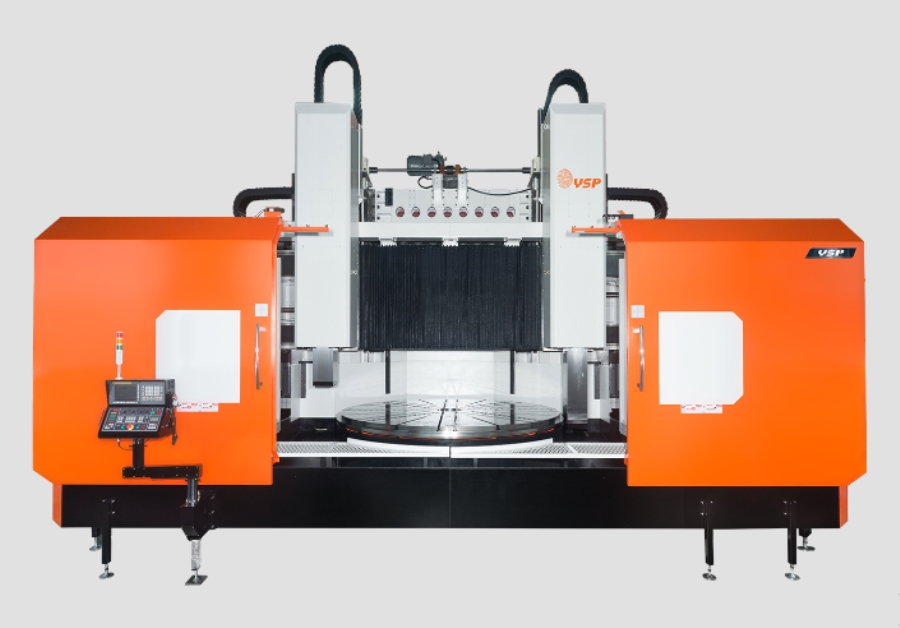

2VL-2500ATC+C

Model:2VL-2500ATC+C

Seri:2VL SERİSİ

Marka:YU-SHINE

Tür:CNC DİK TORNA

Tabla

:

Tabla Çapı mm

: 2.500

Max. Çevirme çapı mm

: 3.000

Max. Tornalama çapı mm

: 2.800

Max. Tornalama yüksekliği mm

: 1.700

Max. Tablanın taşıdığı yük kg

: 15.000

Fener mili

:

Fener mili hızı-düşük rpm

: 2-43

Fener mili hızı-yüksek rpm

: 44-160

Fener mili max. torku N.m

: 57.000

Fener mili C eksen

:

Fener mili hızı

: 2.400

Max. torku N.m

: 730

Hareket

:

X Eksen hareketi mm

: 2.525

Z Eksen hareketi mm

: 1.000(1.400)

Çapraz Dikey Hareket mm

: 1.150

X Eksen hızlı ilerleme mm/sn

: 12.000

Z Eksenhızlı ilerleme mm/sn

: 10.000

Kesme ilerlemesi mm/rev

: 0,01-50

Manuel ilerleme mm/rev

: 0-1,260

Takım

:

Takım adedi

: 16x2

Takım tipi

: BT50

Max. Takım ağırlığı kg

: 50

Max. ATC'nin taşıdığı ağırlık kg

: 500

Takım değiştirme zamanı sn

: 45

Motor

:

Fener Mili motoru kw

: 60/75

Fener mili motoru C eksen kw

: 11/15

X Eksen Servo motor kw

: 7.0

Z Eksen Servo motor kw

: 7.0

CF eksen servo motor kw

: 7.0

Çapraz motor kw

: 3.75

Hidrolik motor kw

: 3.75

Konveyör motor kw

: 0.375

Soğutma pompası kw

: 3.6+1.35

Kapasite

:

Hidrolik tank kapasitesi litre

: 130

Soğutma tank kapasitesi litre

: 1100

Diğer

:

Makinanın taban ölçüsü(LXW) mm

: 5.970 x 9.800

Makinanın yüksekliği mm

: 7.300(7.600)

Makinanın ağırlığı kg

: 58.000

Güç Gereksinimi KVA

: 180
